名稱：

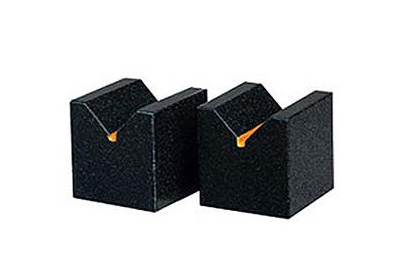

V型鐵

描述：V型鐵按JB/T8047-95標準制造，V型鐵采用 HT200-250材質，成對供應，主要用于軸類零件的檢測、劃線、定儀及機械加工中的裝夾。

相關產品：

滄州鑫精誠機械制造有限公司

手機：15930796241

聯系人：趙經理

手機：15075710678

聯系人：綦經理

V型鐵的詳細說明：

一、V型鐵按JB/T8047-95標準制造，V型鐵采用 HT200-250材質，成對供應，主要用于軸類零件的檢測、劃線、定儀及機械加工中的裝夾。
　　二、V型鐵精度：分為1級、2級、3級。
　　三、V型鐵主要用來安放軸，套筒，圓盤等圓形工件，以便找線與劃出線。一般V型架都是一副兩塊，兩塊的平面與V型槽都是在一次安裝中磨出的。 V型架的尺寸相互表面間的平行度，垂直度誤差在0.01毫米之內，V型槽的線在V型架的對稱平面內并與底面平行，同心度，平行度的誤差也在0.01毫米之內，V型槽半角誤差在±30~±1范圍內。 V型架也可做劃線，帶有夾持弓架的V型架，可以把圓柱形工件牢固的夾持在V型架上，翻轉到各個位置劃線。
　　四、V型鐵常用規格平行度的相關參數：

規格	V型槽對底面平行度		V型槽對側面平行度		V型槽對兩側面對稱度
	精度等級um
	1	2	1	2	1	2
100×65×40	10	20	10	20	20	40
150×85×60	15	25	15	25	30	50
200×140×100	15	25	15	25	30	52
250×165×125	18	28	18	28	35	60
320×200×150	20	30	20	30	40	60
460×200×150	20	30	20	30	40	60
800×400×300	25	40	25	40	50	70
1000×500×400	30	50	30	50	60	80
